ناودانی یکی از مهم‌ترین پروفیل‌های فولادی در صنعت ساختمان و سایر حوزه‌های عمرانی است. به‌طور کلی، این مقطع فلزی برای ایجاد استحکام، شکل‌دهی اسکلت، هدایت آب در بام یا سوله، و ساخت سازه‌های مقاوم مورد استفاده قرار می‌گیرد. در واقع، ناودانی‌ها به دلیل طراحی خاص بدنه و بال‌هایشان، توانایی تحمل نیروهای خمشی و فشاری را به‌خوبی دارند و در پروژه‌های مختلف از جمله ساخت ستون، تیر، بادبند، چهارچوب و حتی برای زیباسازی و پوشش معماری به‌کار می‌روند. یکی از دغدغه‌های مهم در زمان تصمیم‌گیری برای خرید، آگاهی از قیمت انواع ناودانی است.
برای پروژه‌هایی که نیاز به سایزهای بزرگ‌تر دارند، بررسی قیمت و وزن ناودانی 8 می‌تواند راهنمای مؤثری باشد.
برای دریافت مشاوره تخصصی رایگان، می توانید عبارت “قیمت انواع ناودانی” را همراه نام ” آیرونیز” در گوگل جستجو کنید.
تعریف ناودانی و ساختار آن

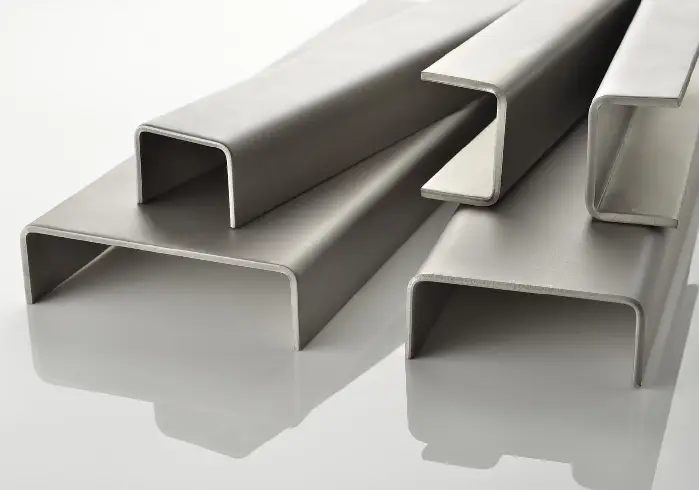

ناودانی (Channel Beam) یک پروفیل فولادی با سطح مقطع U شکل یا C شکل است که از یک جان در وسط و دو بال در طرفین تشکیل می‌شود. بال‌های ناودانی می‌توانند صاف یا دارای خمیدگی جزئی باشند و ارتفاع جان نیز بسته به سایز محصول، متغیر است. این ساختار موجب می‌شود تا ناودانی بتواند بارهای خمشی را در امتداد طول خود تحمل کند و هم‌زمان توزیع نیرو به صورت کارآمدی انجام گیرد. از همین رو، ناودانی برای کاربردهایی که در آن یک سطح یا تیر باید در برابر خمیدگی مقاومت داشته باشد، گزینه‌ای ایدئال محسوب می‌شود. ضمن اینکه امکان برش، سوراخ‌کاری و جوشکاری بر روی این پروفیل به‌خوبی میسر است و در عین حال، نصب سریع و اقتصادی از دیگر ویژگی‌های ممتاز آن به‌شمار می‌رود.
انواع ناودانی بر اساس روش تولید
به‌طور کلی، ناودانی‌ها از دو روش تولیدی اصلی به دست می‌آیند:
نورد گرم (Hot Rolled)
در این روش، شمش فولادی در دمای بالا از میان غلتک‌های شکل‌دهنده عبور داده می‌شود تا فرم U شکل ایجاد شود. ناودانی‌های نورد گرم معمولاً ضخیم‌تر، سنگین‌تر و مقاوم‌تر هستند و در پروژه‌های سنگین و نیمه‌سنگین عمرانی و صنعتی کاربرد فراوان دارند.
نورد سرد (Cold Rolled)
در این روش، ورق فولادی در دمای محیط با استفاده از دستگاه‌های رول‌فرمینگ خم می‌شود تا مقطع ناودانی به دست آید. این نوع ناودانی وزن کمتری دارد و معمولاً در جایی استفاده می‌شود که نیاز به استحکام فوق‌العاده بالا نیست، یا وزن سازه باید کاهش یابد. ناودانی‌های نورد سرد با ضخامت‌های کمتر و قیمت مناسب‌تر در دسترس هستند و در پروژه‌های متوسط یا سبک کاربرد دارند.
انواع ناودانی بر اساس شکل ظاهری
ناودانی‌ها را از نظر شکل ظاهری می‌توان به دو گروه عمده تقسیم کرد:
1- ناودانی معمولی (UPE)
این پروفیل‌ها ارتفاع ثابتی دارند و از نظر شکل بال‌ها، به صورت موازی (Parallel Flange) طراحی می‌شوند. پهنای بال‌ها در طول پروفیل ثابت است و زوایا نسبتاً صاف هستند. این نوع ناودانی در صنعت ساختمان‌سازی، پل‌سازی و تولید ماشین‌آلات سبک تا متوسط بسیار رایج است.
2- ناودانی سبک یا C شکل (UPN)
در این پروفیل‌ها، دو بال ناودانی با اندکی شیب یا انحنا نسبت به جان قرار می‌گیرند. بالاترین قسمت بال، کمی باریک‌تر است و هرچه به سمت جان نزدیک شویم، فاصله کمی بیشتر می‌شود. این طراحی ممکن است در برخی کاربردهای خاص مفید باشد و برای شرایطی که ملاحظات فنی یا زیبایی‌شناسی مطرح است، استفاده می‌شود.
کاربردهای اصلی ناودانی در ساختمان و صنعت
1- تیر و ستون در سازه‌های فلزی
یکی از اصلی‌ترین موارد استفاده از ناودانی، به‌عنوان تیر یا ستون در سازه‌های فلزی است. به دلیل آنکه ناودانی‌ها ظرفیت تحمل بارهای خمشی و فشاری را دارند، می‌توان از آن‌ها در قاب‌های فلزی، تیرهای فرعی (Secondary Beams) و ستون‌های سبک استفاده کرد. در سازه‌های بزرگ‌تر، معمولاً به‌جای ناودانی از تیرآهن یا هاش سنگین استفاده می‌شود؛ اما برای پروژه‌های متوسط و کوچک، ناودانی گزینه‌ای مقرون‌به‌صرفه محسوب می‌شود.
2- ساخت چهارچوب و قاب‌بندی
در کارگاه‌های صنعتی یا حتی پروژه‌های خانگی، چهارچوب‌ها و قاب‌های فلزی با ناودانی ساخته می‌شوند. برای مثال، قاب در و پنجره فلزی، قفسه‌های انبار، میزهای کارگاه و بسیاری از سازه‌های سبک، از ناودانی بهره می‌برند. دلیل این امر، امکان اتصال راحت پروفیل ناودانی به سایر قطعات فلزی به کمک جوشکاری، پیچ و مهره یا پرچ است. همچنین، وزن نسبتاً کم و استحکام قابل قبول، در کنار قیمت مناسب، این پروفیل را به انتخابی محبوب تبدیل کرده است.
3- سقف شیروانی و هدایت آب
با توجه به شکل U یا C مانند ناودانی، از آن برای هدایت آب در سقف‌های شیروانی و محافظت از حاشیه‌های بام استفاده می‌شود. این امر به‌ویژه در مناطق پرباران یا برفی اهمیت دارد. استفاده از ناودانی به عنوان آبرو در این سازه‌ها باعث می‌شود آب باران یا برف ذوب‌شده به‌سرعت به بیرون هدایت شود و از تجمع یا نفوذ رطوبت در ساختمان جلوگیری به عمل آید.
4- سازه‌های صنعتی و پشتیبان ماشین‌آلات
در خطوط تولید و کارخانه‌ها، ناودانی‌ها به‌عنوان پایه یا فریم ماشین‌آلات استفاده می‌شوند. وجود بال‌های جانبی باعث می‌شود نصب تجهیزات جانبی روی ناودانی راحت‌تر باشد و فضای لازم برای عبور کابل‌ها و لوله‌ها نیز فراهم شود. به‌علاوه، ناودانی‌های مقاوم‌تر (اغلب نورد گرم) برای تحمل لرزش‌ها و ارتعاشات دستگاه‌ها در حین کار مناسب هستند.
5- ساخت تریلر و کفی خودروهای سنگین
ناودانی، به‌خصوص در سایزهای بزرگ‌تر و با ضخامت بالا، گزینه‌ای مطلوب برای ساخت اسکلت و کفی تریلرهای حمل بار، کانتینرهای فلزی و حتی واگن‌های قطار است. این مقاطع به‌خوبی می‌توانند فشار و ارتعاش ناشی از حرکت در جاده یا ریل را تحمل کنند و در عین حال، امکان اتصال به انواع صفحات فولادی یا آلومینیومی را فراهم می‌آورند.
ویژگی‌های فنی ناودانی
1- ابعاد و استانداردها
ابعاد ناودانی شامل ارتفاع جان (h)، پهنای بال‌ها (b) و ضخامت جان (t) است. برای مثال، ناودانی با ارتفاع جان ۸۰ میلی‌متر و پهنای بال ۴۰ میلی‌متر را می‌توان یک ناودانی ۸۰ × ۴۰ دانست که در صورت ضخامت ۵ میلی‌متر، ممکن است به عنوان ناودانی ۸0×۴0×۵ شناخته شود. استانداردهای متعددی همچون DIN EN 10279 یا استاندارد ملی ISIRI وجود دارند که محدوده ابعادی و مشخصات مکانیکی ناودانی را تعریف می‌کنند.
2- مقاومت خمشی و فشاری
مقطع ناودانی به واسطه ساختار U شکل خود، در برابر خمش حول محور جان مقاومت خوبی دارد. اگر بار به صورت عمود بر جان وارد شود، ناودانی در محور قوی‌تر قرار می‌گیرد و می‌تواند تنش بیشتری را تحمل کند. اما در محور موازی جان، مقاومت کمتری دارد. به همین دلیل، محل قرارگیری ناودانی در سازه و جهت اعمال نیرو، اهمیت زیادی در کارایی نهایی آن دارد. علاوه بر خمش، مقاومت فشاری ناودانی نیز حائز اهمیت است. در ستون‌های کوتاه یا متوسط، اگر طراحی به‌درستی انجام شود و پایداری جانبی تضمین گردد، ناودانی می‌تواند نیروی فشاری قابل توجهی را تحمل کند. با این حال، برای ستون‌های بلند که کمانش (Buckling) مطرح است، لازم است ملاحظات طراحی جدی‌تری در نظر گرفته شود یا از مقاطع قوی‌تر (همچون قوطی یا تیرآهن هاش) استفاده شود.
3- جنس فولاد و پوشش سطحی
اغلب ناودانی‌های تولیدشده در ایران از جنس فولاد ساختمانی (مثل St37 یا S235JR) هستند. این فولادها، تعادل مناسبی بین استحکام و انعطاف‌پذیری ارائه می‌دهند. با این وجود، در صنایع خاص مثل پتروشیمی یا محیط‌های دریایی، امکان استفاده از فولادهای ضدزنگ یا ناودانی‌های گالوانیزه نیز وجود دارد. پوشش‌های ضدزنگ، مانند گالوانیزه گرم، عمر مفید ناودانی را در مواجهه با عوامل خورنده (رطوبت، نمک، مواد شیمیایی) افزایش می‌دهد.
عوامل تعیین‌کننده در انتخاب ناودانی مناسب
- نوع کاربرد: ابتدا باید مشخص شود که ناودانی قرار است به‌عنوان تیر، ستون، آبرو یا سازه پشتیبان در کدام بخش و تحت چه نوع بارگذاری استفاده شود.
- ظرفیت تحمل بار: بر اساس محاسبات سازه‌ای، میزان خمش، برش، کشش یا فشار وارده بر ناودانی برآورد می‌شود و سپس سایز و ضخامت مطلوب تعیین خواهد شد.
- شرایط محیطی: در محیط‌های مرطوب، اسیدی یا شیمیایی، بهتر است از ناودانی‌های گالوانیزه یا فولادهای ویژه استفاده شود.
- در دسترس بودن سایز مورد نظر: برخی سایزهای ناودانی در بازار رایج‌تر هستند (مثلاً سایز 8 یا 10) و به‌راحتی می‌توان آن‌ها را تهیه کرد؛ اما ممکن است سایزهای خیلی بزرگ یا سفارشی کمیاب‌تر باشند یا زمان تحویل بیشتری داشته باشند.
- مسائل اقتصادی: همواره باید تناسبی بین قیمت محصول و نیازهای فنی پروژه برقرار باشد. اگر می‌توان با سایز کوچکتر یا روش نصب بهتر، به همان مقاومت مدنظر رسید، دلیلی برای صرف هزینه بیشتر وجود ندارد.
نکات مهم درباره قیمت و خرید ناودانی
- وزن و ضخامت: ناودانی‌های ضخیم‌تر و سنگین‌تر قیمت بالاتری دارند؛ بنابراین، آگاهی از وزن دقیق و ضخامت پروفیل بسیار مهم است.
- جنس فولاد: فولادهای خاص (مانند فولاد ضدزنگ) یا ناودانی‌های گالوانیزه، معمولاً قیمت بالاتری نسبت به فولاد ساختمانی معمولی دارند.
- برند و کارخانه تولیدکننده: کیفیت و استاندارد تولید می‌تواند بر قیمت نهایی ناودانی اثرگذار باشد. برخی کارخانه‌ها به علت استفاده از خطوط تولید پیشرفته و کنترل کیفیت بهتر، محصول باکیفیت‌تر و البته گران‌تری عرضه می‌کنند.
- نوسانات بازار آهن: قیمت مقاطع فولادی تحت تأثیر عوامل جهانی و داخلی (نرخ ارز، هزینه انرژی، عرضه و تقاضا) است و ممکن است به‌صورت روزانه تغییر کند. در نتیجه، قبل از خرید، اطلاع از آخرین قیمت ضروری است.
برای مقایسه قیمت، می‌توانید از وب‌سایت‌های تخصصی کمک بگیرید. بررسی دقیق قیمت و وزن ناودانی ۸ یا حتی دیگر سایزها قبل از هر اقدامی، بهترین راه برای مدیریت هزینه‌های پروژه خواهد بود.
در صورت نیاز به ناودانی‌های مخصوص سقف‌های شیروانی، از جمله گالوانیزه، اطلاع از قیمت ناودانی شیروانی نیز توصیه می‌شود.
جمع‌بندی
ناودانی، یکی از پروفیل‌های فولادی مهم در ساخت‌وساز و صنایع مختلف به‌شمار می‌رود که به‌واسطه شکل U یا C شکل خود، از ظرفیت باربری مناسبی در برابر خمش و فشار برخوردار است. این مقطع فولادی، بسته به روش تولید (نورد گرم یا نورد سرد) و جنس فولاد (معمولی یا ضدزنگ)، برای کاربردهای متنوعی چون تیر و ستون، چهارچوب، ساخت سقف شیروانی، پشتیبانی ماشین‌آلات و کفی تریلر به کار می‌رود.
برای انتخاب ناودانی مناسب، ابتدا باید نوع کاربرد، بارگذاری مورد انتظار و شرایط محیطی مشخص شود. سپس با در نظر گرفتن ملاحظات فنی و اقتصادی، سایز، ضخامت و جنس مطلوب ناودانی تعیین می‌گردد. از آنجا که قیمت ناودانی تحت تأثیر وزن، جنس فولاد، کارخانه تولیدکننده و نوسانات بازار آهن است، پیشنهاد می‌شود پیش از خرید، اطلاعات فنی محصول و قیمت‌های به‌روز را بررسی کرده و با افراد متخصص مشورت کنید.
منابع و سایت‌های معتبر حوزه فولاد مانند آیرونیز می‌توانند با ارائه داده‌های دقیق، مقایسه قیمت‌های روزانه و مشاوره کارشناسانه، شما را در راستای انتخاب بهینه یاری نمایند. در نهایت، موفقیت در اجرای پروژه‌های ساختمانی و صنعتی، نیازمند تلفیق علم مهندسی، مواد اولیه مناسب، و اجرای صحیح سازه است. ناودانی، به‌عنوان یکی از عناصر کلیدی در بسیاری از سازه‌ها، اگر به‌درستی انتخاب و استفاده شود، می‌تواند امنیت، دوام و صرفه اقتصادی را برای پروژه شما به ارمغان آورد.
